為了讓用戶更高效地使用納博特斯克精密減速機RV，在安裝時，我們需要確認安裝步驟無誤，以防止在安裝過程中由于意外事件，造成不必要的損失。
上期我們介紹了如何更安全高效地安裝RV-E系列精密減速機。關注上海納博特斯克傳動設備有限公司官網微信公眾號，查看更多相關文章。
本期我們將向您介紹精密減速機輸入齒輪的安裝步驟。

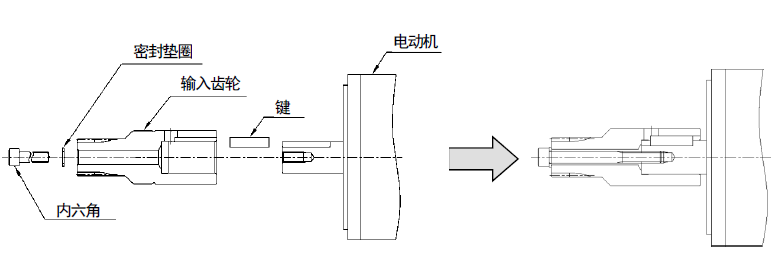

直軸時（電動機軸前端位置）
以下以螺栓緊固輸入齒輪與電動機軸為例，進行說明。
請注意以下事項：
（1）在安裝輸入齒輪時，請勿讓電動機軸受到?jīng)_擊。
?。?）請使用螺栓頭部以及密封墊圈的外徑小于輸入齒輪齒底徑的螺栓和密封墊圈。
* 在安裝輸入齒輪時，如果電動機軸受到?jīng)_擊，則可能會導致電動機破損。
* 如果使用螺栓頭部以及密封墊圈的外徑大于輸入齒輪齒底徑的螺栓和密封墊圈，則螺栓以及密封墊圈可能會與直齒輪發生干涉，導致無法安裝或直齒輪破損。
按照步驟1～3實施作業。
1、將鍵安裝到電動機軸上。
2、將輸入齒輪安裝到電動機軸上。請確認在安裝面上無異物卡入。
* 如果異物卡入安裝面，則可能無法獲得正常的安裝精度，并且導致本產品性能降低，例如發生異響、振動等以及電動機損壞。
3、使用內六角螺栓緊固輸入齒輪和電動機軸。請使用螺絲緊固劑等，防止內六角螺栓松動。
* 如果需要密封時，請使用密封墊圈等進行密封。若沒有密封可能會導致潤滑劑泄漏。
* 請確認輸入齒輪孔及電動機軸螺絲的深度，選擇正確的內六角螺栓的尺寸和長度。

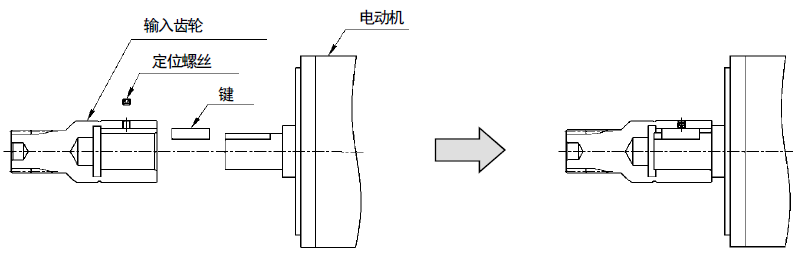

直軸時（電動機軸底部位置）
以下以定位螺絲緊固輸入齒輪與電動機軸為例，進行說明。
請注意以下事項：
?。?）在安裝輸入齒輪時，請勿讓電動機軸受到?jīng)_擊。
* 在安裝輸入齒輪時，如果電動機軸受到?jīng)_擊，則可能會導致電動機破損。
按照步驟1～3實施作業。
1、將鍵安裝到電動機軸上。
2、將輸入齒輪安裝到電動機軸上。請確認在安裝面上無異物卡入。
* 如果異物卡入安裝面，則可能無法獲得正常的安裝精度，并且導致本產品性能降低，例如發生異響、振動等以及電動機損壞。
3、使用定位螺絲緊固輸入齒輪和電動機軸。請使用螺絲緊固劑等，防止定位螺絲松動。
* 若不使用定位螺絲緊固劑，則可能鍵槽發生松動，并且導致本產品性能降低，例如發生異響、振動等以及電動機損壞。

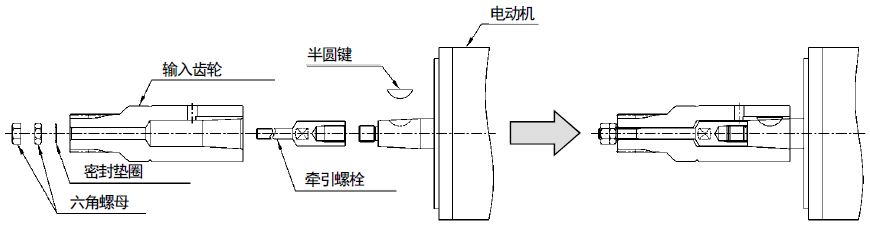

錐形軸時
以下以牽引螺栓和六角螺母緊固輸入齒輪與電動機軸為例，進行說明。
請注意以下事項：
?。?）在安裝輸入齒輪時，請勿讓電動機軸受到?jīng)_擊。
?。?）請使用外徑小于輸入齒輪齒底徑的六角螺母和密封墊圈。
* 在安裝輸入齒輪時，如果電動機軸受到?jīng)_擊，則可能會導致電動機破損。
* 如果使用外徑大于輸入齒輪齒底徑的六角螺母以及密封墊圈，則六角螺母和密封墊圈可能會與直齒輪發生干涉，導致無法安裝或直齒輪破損。
按照步驟1～4實施作業。
1、將牽引螺栓安裝到電動機軸上。
2、將半圓鍵安裝到電動機軸上。
3、將輸入齒輪安裝到電動機軸上。請確認在安裝面上無異物卡入。
* 如果異物卡入安裝面，則可能無法獲得正常的安裝精度，并且導致本產品性能降低，例如發生異響、振動等以及電動機損壞。
4、將六角螺母擰入牽引螺栓。請使用雙螺母或螺絲緊固劑等，防止六角螺母松動。
* 如果需要密封時，請使用密封墊圈等進行密封。若沒有密封可能會導致潤滑劑泄漏。
（轉載）
